Awaria FRM w BMW E90? Znajdź moduł i napraw problem!

Moduł FRM, czyli Footwell Module (moduł przestrzeni nóg), to jeden z kluczowych sterowników w Twoim BMW E90, odpowiedzialny za zarządzanie oświetleniem i wieloma innymi funkcjami elektrycznymi. Kiedy zaczyna szwankować, potrafi przysporzyć niemałych problemów. W tym artykule pokażę Ci, gdzie dokładnie go znaleźć, jakie są typowe objawy jego uszkodzenia i co możesz zrobić, aby rozwiązać ten uciążliwy problem.

Gdzie jest moduł świateł w BMW E90? Lokalizacja krok po kroku

Dla każdego właściciela BMW E90, który choć trochę interesuje się mechaniką czy elektroniką swojego samochodu, zrozumienie funkcji i lokalizacji modułu FRM jest niezwykle istotne. To właśnie ten moduł odpowiada za prawidłowe działanie świateł, kierunkowskazów, a nawet szyb elektrycznych. Kiedy pojawiają się problemy z tymi elementami, pierwszym krokiem jest zawsze zlokalizowanie i sprawdzenie modułu FRM. W mojej praktyce często widuję, jak błędna diagnoza prowadzi do niepotrzebnych kosztów, dlatego tak ważne jest, aby wiedzieć, gdzie szukać źródła problemu.

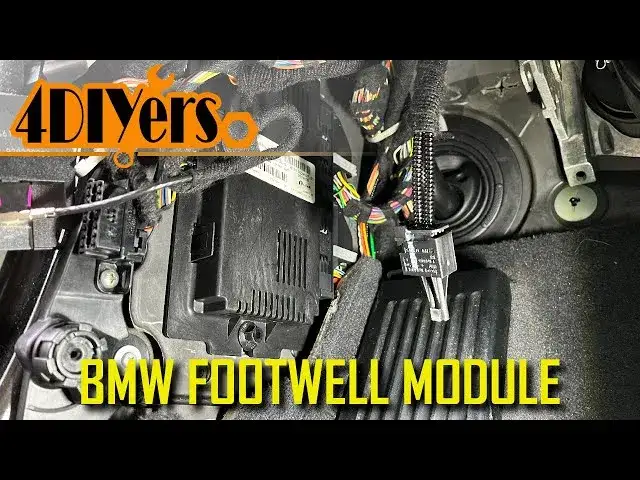

Dokładna lokalizacja: strona kierowcy, słupek A, jak się tam dostać?

Moduł FRM w BMW E90 (dotyczy to również E91, E92 i E93) jest umiejscowiony po stronie kierowcy, w przestrzeni na nogi. Znajdziesz go zamontowanego pionowo na słupku A, czyli tym elemencie konstrukcyjnym, który biegnie od deski rozdzielczej do dachu, tuż obok pedałów. Aby się do niego dostać, musisz zdemontować kilka plastikowych osłon. Nie jest to skomplikowane zadanie, ale wymaga cierpliwości i odpowiednich narzędzi, głównie plastikowych łyżek do demontażu, aby niczego nie uszkodzić.

Instrukcja demontażu osłon: praktyczny poradnik

Dostęp do modułu FRM wymaga usunięcia kilku elementów wnętrza. Oto, jak to zrobić krok po kroku:

1. Przygotowanie narzędzi: Przygotuj plastikowe łyżki do demontażu tapicerki, klucz torx (zazwyczaj T20 lub T25) oraz latarkę.
2. Demontaż osłony pod deską rozdzielczą: Po stronie kierowcy, pod deską rozdzielczą, znajduje się duża plastikowa osłona. Zazwyczaj jest ona mocowana na kilku wkrętach torx oraz zatrzaskach. Odkręć wkręty i delikatnie podważ osłonę plastikowymi łyżkami, aby uwolnić zatrzaski. Odłącz wszystkie podłączone do niej wtyczki (np. od oświetlenia przestrzeni nóg czy gniazda OBD).
3. Demontaż listwy progowej: Aby uzyskać lepszy dostęp, warto zdjąć również plastikową listwę progową po stronie kierowcy. Jest ona zazwyczaj mocowana na zatrzaskach wystarczy ją delikatnie podważyć i pociągnąć do góry.
4. Demontaż osłony słupka A (dolna część): Moduł FRM jest ukryty za dolną częścią osłony słupka A. Ta osłona jest często połączona z osłoną progu i również trzyma się na zatrzaskach. Delikatnie ją odchyl lub zdejmij, aby odsłonić moduł.
5. Lokalizacja modułu FRM: Po zdjęciu osłon, moduł FRM powinien być widoczny. Będzie to czarna, prostokątna skrzynka z kilkoma dużymi wtyczkami, zamontowana pionowo na metalowym wsporniku.

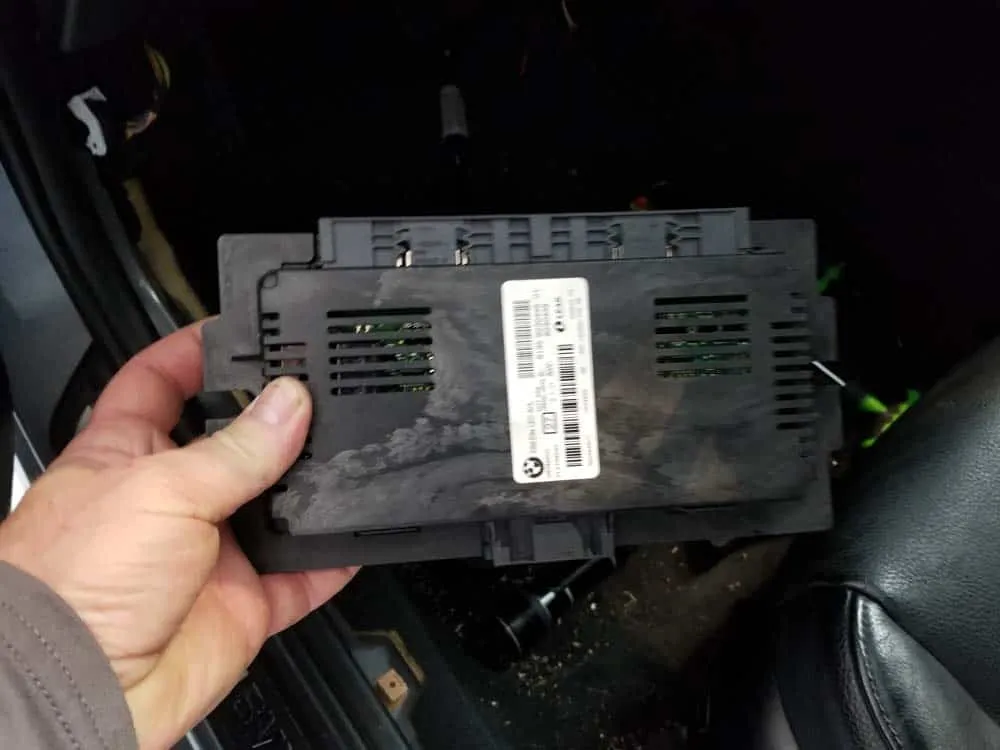

Identyfikacja modułu: jak wygląda i na co zwrócić uwagę?

Moduł FRM to zazwyczaj czarna, prostokątna skrzynka, nieco większa od paczki papierosów, ale może się różnić w zależności od wersji (FRM1, FRM2, FRM3). Charakteryzuje się tym, że ma kilka dużych, kolorowych złączy (najczęściej czarne, białe i niebieskie), do których podłączone są wiązki przewodów. Zwróć uwagę na oznaczenia na obudowie znajdziesz tam numer części BMW, który jest kluczowy przy ewentualnej wymianie. Moduł jest zamontowany pionowo, co jest jego charakterystyczną cechą w tej lokalizacji. Pamiętaj, aby przed odłączeniem jakichkolwiek wtyczek, zawsze odłączyć akumulator, aby uniknąć zwarć i dalszych uszkodzeń.

Twoje BMW zwariowało? Sprawdź, czy to wina uszkodzonego modułu świateł

Kiedy moduł FRM zaczyna szwankować, objawy są zazwyczaj bardzo charakterystyczne i trudne do przeoczenia. W mojej karierze widziałem już wiele takich przypadków i zawsze powtarzam klientom, że jeśli ich BMW "zwariowało" w kwestii oświetlenia czy szyb, to z dużym prawdopodobieństwem winowajcą jest właśnie FRM.

Światła świecą non-stop? Szyby nie działają? To klasyczny przypadek!

Najbardziej uciążliwe i jednocześnie najbardziej klasyczne objawy uszkodzenia modułu FRM, z którymi spotykam się najczęściej, to:

• Ciągle świecące światła mijania, nawet po wyłączeniu zapłonu, wyjęciu kluczyka i zamknięciu samochodu. To jest chyba najbardziej irytująca usterka, bo grozi rozładowaniem akumulatora.
• Brak działania kierunkowskazów ani lewego, ani prawego. Czasami działają awaryjne, czasami wcale.
• Niedziałające światła drogowe, czyli popularne "długie".
• Brak oświetlenia wnętrza ani lampki sufitowe, ani oświetlenie przestrzeni nóg nie reagują.
• Elektryczne szyby nie otwierają się ani nie zamykają. To kolejny bardzo częsty i uciążliwy symptom.
• Na desce rozdzielczej pojawiają się liczne błędy związane z oświetleniem oraz charakterystyczna ikonka samochodu na podnośniku, sygnalizująca ogólny problem z elektroniką.

Co powoduje uszkodzenie modułu? Spadek napięcia to wróg numer jeden

Główną i najczęstszą przyczyną uszkodzeń modułu FRM są gwałtowne spadki napięcia w instalacji elektrycznej pojazdu. Moduł ten jest bardzo wrażliwy na wszelkie fluktuacje. Do takich spadków może dojść w kilku typowych sytuacjach:

• Rozładowany akumulator: Próba uruchomienia samochodu z mocno rozładowanym akumulatorem, zwłaszcza gdy napięcie spada poniżej krytycznego poziomu, jest dla FRM zabójcza.
• Nieprawidłowe odpalanie na kable: Podłączanie kabli rozruchowych w niewłaściwej kolejności lub do słabego źródła prądu może wywołać skoki napięcia, które uszkadzają delikatną elektronikę modułu.
• Błędy podczas kodowania lub programowania: Jeśli podczas diagnostyki czy kodowania modułów dojdzie do przerwania zasilania lub błędu oprogramowania, FRM może zostać uszkodzony.
• Odłączanie akumulatora bez zabezpieczenia: Nagłe odłączenie akumulatora bez podtrzymania napięcia może również spowodować "zawieszenie" modułu.

Diagnostyka komputerowa: jakie błędy wskazują na problem z modułem FRM?

Diagnostyka komputerowa jest kluczowa w potwierdzeniu problemu z modułem FRM. Kiedy podłączysz samochód pod komputer (np. za pomocą programów INPA, ISTA, Rheingold), zazwyczaj zobaczysz jeden z dwóch scenariuszy. Po pierwsze, możesz mieć całkowity brak komunikacji z modułem FRM. Oznacza to, że komputer diagnostyczny po prostu go "nie widzi", co jest jednoznacznym sygnałem uszkodzenia. Po drugie, nawet jeśli komunikacja jest, w module FRM (lub w innych modułach, które z nim współpracują) pojawią się liczne błędy, takie jak "FRM short circuit", "FRM internal fault", czy błędy dotyczące konkretnych świateł lub funkcji, które nie działają. Te błędy, w połączeniu z wcześniej opisanymi objawami, jednoznacznie wskazują na problem z modułem FRM.

Naprawa czy wymiana modułu FRM? Analiza kosztów i opcji w Polsce

Decyzja o naprawie czy wymianie modułu FRM zależy od kilku czynników, w tym od wersji modułu, dostępności części i oczywiście budżetu. W BMW E9x spotkasz się z trzema głównymi wersjami: FRM1, FRM2 i FRM3. Każda kolejna wersja jest bardziej zaawansowana na przykład FRM3 obsługuje adaptacyjne światła AHL i jest wstecznie kompatybilna z FRM2. Moim zdaniem, jeśli masz starszy FRM1 lub FRM2 i musisz go wymienić, warto rozważyć montaż nowszego FRM3. Zapewni to większą niezawodność i potencjalnie lepszą funkcjonalność w przyszłości, choć oczywiście wymaga odpowiedniego kodowania.

Opcja 1: Naprawa oprogramowania, kiedy jest możliwa i ile kosztuje?

W wielu przypadkach, gdy moduł FRM ulegnie awarii z powodu spadku napięcia, uszkodzenie nie jest fizyczne, lecz dotyczy "wysypania się" danych w pamięci eeprom. W takiej sytuacji możliwa jest naprawa oprogramowania. Specjalistyczne serwisy w Polsce oferują usługę polegającą na wgraniu nowego, "czystego" wsadu lub odzyskaniu oryginalnych danych z uszkodzonego modułu. Jest to zazwyczaj najtańsza opcja, a jej koszt waha się zazwyczaj od 200 do 400 zł. Naprawa jest możliwa, jeśli moduł nie uległ uszkodzeniu fizycznemu (np. zalaniu) i nadal jest w stanie komunikować się z programatorem. To rozwiązanie jest często bardzo skuteczne i pozwala zaoszczędzić sporo pieniędzy.

Opcja 2: Zakup używanego modułu, na co uważać i jakie są ceny rynkowe?

Zakup używanego modułu FRM to popularna alternatywa dla naprawy oprogramowania lub zakupu nowego. Na polskim rynku znajdziesz wiele ofert, a ceny używanych modułów FRM2/FRM3 wahają się od 250 do 600 zł, w zależności od wersji i stanu. Przy wyborze używanego modułu zwróć uwagę na jego wersję (FRM1, FRM2, FRM3) oraz na to, czy pochodzi z samochodu o podobnym wyposażeniu, choć to drugie jest mniej krytyczne, ponieważ moduł i tak będzie musiał być zakodowany pod Twój VIN. Zawsze upewnij się, że moduł nie był wcześniej zalany lub uszkodzony mechanicznie. Pamiętaj, że nawet sprawny używany moduł będzie wymagał kodowania do Twojego samochodu.

Opcja 3: Nowy moduł z ASO, czy warto inwestować?

Zakup nowego modułu FRM bezpośrednio w Autoryzowanej Stacji Obsługi (ASO) to opcja, która gwarantuje najwyższą jakość i pewność, że moduł będzie fabrycznie nowy i objęty gwarancją. Niestety, jest to również znacznie droższe rozwiązanie. Ceny nowych modułów w ASO często przekraczają 2000 zł. Moim zdaniem, w przypadku tak wiekowego samochodu jak BMW E90, inwestowanie w nowy moduł z ASO rzadko kiedy jest opłacalne, biorąc pod uwagę dostępne i znacznie tańsze alternatywy, takie jak naprawa oprogramowania czy zakup sprawdzonego używanego modułu. Zawsze warto rozważyć koszt-efektywność przed podjęciem decyzji.

Wymieniłeś moduł i co dalej? Wszystko o kodowaniu FRM

Po zamontowaniu nowego (lub naprawionego i "wyczyszczonego") modułu FRM, nie będzie on działał poprawnie bez odpowiedniego kodowania. To bardzo ważny krok, którego nie można pominąć. Moduł FRM jest jak mózg odpowiedzialny za oświetlenie musi "wiedzieć", w jakim samochodzie się znajduje i jakie ma wyposażenie. Bez tego nie będzie w stanie prawidłowo sterować światłami, kierunkowskazami czy szybami. Często spotykam się z sytuacją, gdy klienci po samodzielnej wymianie dzwonią z pytaniem, dlaczego nadal nic nie działa odpowiedź zawsze brzmi: trzeba zakodować moduł!

Na czym polega kodowanie pod numer VIN i wyposażenie pojazdu?

Kodowanie modułu FRM polega na wgraniu do niego listy wyposażenia pojazdu (tzw. FA - Fahrzeugauftrag) oraz dopasowaniu go do numeru VIN konkretnego samochodu. Każde BMW ma unikalny numer VIN i unikalną konfigurację wyposażenia (np. czy ma ksenony, szyberdach, składane lusterka, światła adaptacyjne). Moduł FRM musi "poznać" te wszystkie informacje, aby wiedzieć, jakie funkcje ma obsługiwać. Proces kodowania odbywa się za pomocą specjalistycznego oprogramowania diagnostycznego (np. NCS Expert, ISTA), które zapisuje te dane w pamięci modułu, sprawiając, że staje się on integralną częścią Twojego samochodu.

Gdzie zakodować moduł w Polsce i jaki jest orientacyjny koszt usługi?

Kodowanie modułu FRM to usługa, którą oferują specjalistyczne warsztaty zajmujące się marką BMW oraz niezależni elektronicy samochodowi. Nie każdy mechanik ma odpowiednie oprogramowanie i wiedzę, aby to zrobić. Zawsze polecam szukać warsztatów z dobrymi opiniami, które specjalizują się w diagnostyce i programowaniu BMW. Orientacyjny koszt takiej usługi w Polsce waha się od 150 do 300 zł. Jest to inwestycja niezbędna, aby moduł zaczął prawidłowo funkcjonować i abyś mógł cieszyć się pełną sprawnością swojego oświetlenia.

Czy samodzielne kodowanie jest możliwe? Potrzebne narzędzia i oprogramowanie

Tak, samodzielne kodowanie modułu FRM jest możliwe, ale wymaga posiadania odpowiedniej wiedzy, doświadczenia oraz specjalistycznych narzędzi i oprogramowania. Będziesz potrzebować interfejsu diagnostycznego (np. kabla K+DCAN lub ICOM) oraz programów takich jak NCS Expert, INPA czy ISTA/Rheingold. Proces ten nie jest intuicyjny i wiąże się z ryzykiem nieprawidłowe kodowanie może doprowadzić do ponownego uszkodzenia modułu lub innych problemów z elektroniką samochodu. Jeśli nie masz doświadczenia w programowaniu modułów BMW, zdecydowanie odradzam samodzielne próby i polecam skorzystanie z usług profesjonalisty. Lepiej zapłacić raz za usługę, niż dwukrotnie za moduł.

Jak uniknąć problemów z modułem FRM w przyszłości?

Skoro już wiesz, jak wrażliwy jest moduł FRM na spadki napięcia, kluczowym elementem w zapobieganiu jego awariom jest dbałość o prawidłowe napięcie w instalacji elektrycznej Twojego BMW. To podstawa! Regularne sprawdzanie stanu akumulatora, jego ładowanie, a także unikanie sytuacji, które mogą prowadzić do gwałtownych spadków napięcia, to najlepsza profilaktyka. Inwestycja w dobry akumulator i jego prawidłową eksploatację to znacznie mniejszy koszt niż wymiana czy naprawa modułu FRM.

Przeczytaj również: BMW E46 320d 150 KM (M47N): Czy warto? Usterki, koszty, porady

Ostrożnie z kablami rozruchowymi i prostownikiem: proste zasady bezpieczeństwa

Aby zminimalizować ryzyko uszkodzenia modułu FRM i innych delikatnych elementów elektronicznych w Twoim BMW, przestrzegaj tych prostych zasad:

• Regularnie sprawdzaj stan akumulatora: Upewnij się, że akumulator jest w dobrej kondycji i ma odpowiednie napięcie. Zimą, kiedy akumulator jest najbardziej obciążony, warto go profilaktycznie podładować.
• Używaj prostownika z funkcją podtrzymania napięcia: Jeśli musisz odłączyć akumulator lub przeprowadzasz prace wymagające stabilnego zasilania, użyj prostownika, który podtrzymuje napięcie w instalacji.
• Prawidłowe odpalanie na kable: Zawsze podłączaj kable rozruchowe w odpowiedniej kolejności: najpierw plus do plusa w samochodzie dawcy i biorcy, potem minus do minusa w samochodzie dawcy i do masy (np. bloku silnika) w samochodzie biorcy. Nigdy nie podłączaj minusa bezpośrednio do akumulatora w samochodzie z problemami.
• Unikaj rozładowywania akumulatora do zera: Staraj się nie dopuszczać do całkowitego rozładowania akumulatora. Jeśli już do tego dojdzie, naładuj go prostownikiem, zanim spróbujesz uruchomić samochód.
• Profesjonalna diagnostyka i kodowanie: Zawsze powierzaj diagnostykę i kodowanie modułów specjalistom, którzy używają odpowiedniego sprzętu i mają doświadczenie.
